تعميم تركيب هيكل النافذة

غالبًا ما تكون النوافذ من أكثر العناصر المرئية في المبنى ويمكن تحويلها حسب تفاصيل تصميمها وتركيبها. ومع تزايد أهمية العزل، يصبح التصميم الأساسي وتركيب النوافذ أكثر تعقيدًا. استكشف أدناه الأجزاء الأساسية المختلفة المطلوبة لتثبيت النوافذ الحديثة في جدار حجري مجوف نموذجي وكيفية تجميعها في الموقع.

• العناصر الرئيسية لتركيب النوافذ

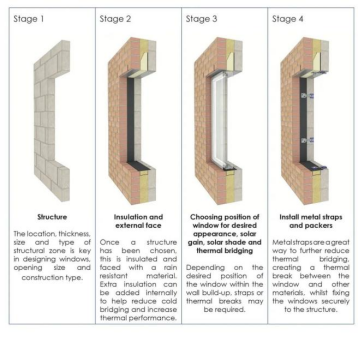

①الهيكل: يعتبر الموقع والسمك والحجم ونوع المنطقة الهيكلية من العناصر الأساسية لتصميم حجم فتحة النافذة ونوع الهيكل.

②العزل والأسطح الخارجية: بمجرد الانتهاء من الهيكل، يجب عزله وتغطيته بمادة مقاومة للعوامل الجوية. يمكن إضافة عزل إضافي إلى الداخل للمساعدة في تقليل الجسور الباردة وتحسين الأداء الحراري.

③ مظهر النافذة وساعات الإضاءة والتظليل وتأثيرات الجسر الحراري واختيار مواقع النافذة: اعتمادًا على الموقع المقصود للنافذة داخل الحائط، يجب الانتباه إلى التجاويف الداخلية أو الفواصل الحرارية.

④تركيب الإطارات المعدنية والمانعات للتسرب: يمكن للشرائح المعدنية أن تقلل بشكل أكبر من الطرق التي يمكن بها إنشاء الشقوق الحرارية بين النافذة والمواد الأخرى أثناء تأمين النافذة بالهيكل.

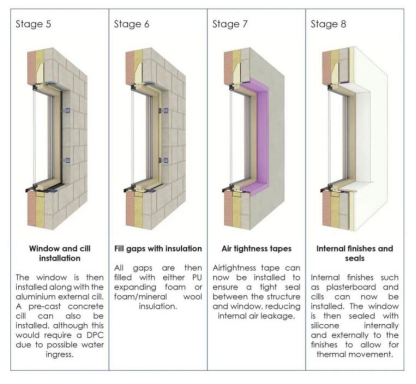

⑤ تركيب النوافذ والعتبات: يتم تركيب النوافذ مع النوافذ الخارجية المصنوعة من الألومنيوم. عند تركيب النوافذ الخرسانية، يلزم إنشاء حاجز للرطوبة مسبقًا بسبب احتمالية دخول الماء.

⑥ ملء الفجوات بالعزل: املأ الطحالب برغوة التوسعة المصنوعة من مادة البولي يوريثين أو بعزل الرغوة/الصوف المعدني.

⑦استخدام شريط محكم الغلق: تركيب شريط مانع للتسرب، لضمان إحكام الغلق بين الهيكل والنافذة لتقليل تسرب الهواء الداخلي.

⑧ التشطيبات الداخلية والختم: قم بتركيب التشطيبات الداخلية مثل ألواح الجبس والعتبات، واستخدم السيليكون لختم الجزء الداخلي والخارجي من النافذة بالتشطيب لتقليل آثار حركة التمدد والانكماش الحراري.

• الموقع داخل الحائط

قد تتطلب بعض المشاريع عمقًا داخليًا وخارجيًا محددًا، وذلك حسب الاستخدام الداخلي أو متطلبات التظليل الخارجي. فيما يلي قائمة بمواقع تركيب النوافذ الشائعة مع وصف موجز لمزايا وعيوب كل منها.

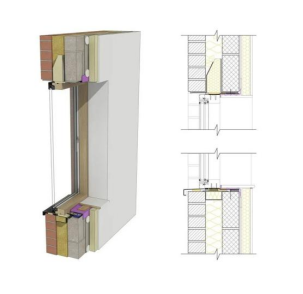

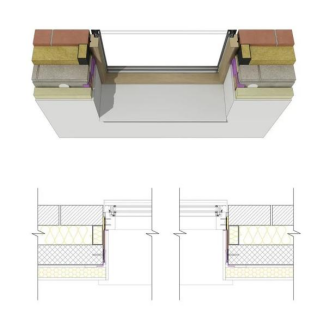

تمركز

هذا هو الموقع الأكثر شيوعًا لنافذة حديثة في الحائط، حيث يتم وضعها بالكامل داخل العزل. وهو يوفر مساحة يمكن تعريضها لكل من العتبات الداخلية والتظليل الخارجي.

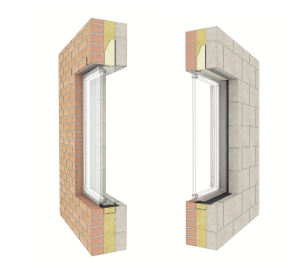

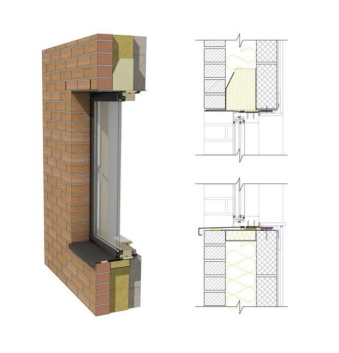

التعرض العميق/التعرض الكامل للطوب

تعتبر التعرضات العميقة مفيدة جدًا للنوافذ المواجهة للجنوب لأنها تساعد في تقليل كمية ضوء الشمس. كما سيبرز هذا الوضع بشكل أكبر على الواجهة بسبب تأثير الضوء الأقوى والظل الداكن. تتطلب مثل هذه التفاصيل تثبيت النافذة مباشرة على الهيكل، مما قد يؤدي إلى زيادة تأثير الجسر البارد، ولكن يمكن أيضًا حل هذه المشكلة عن طريق ملء المنطقة بين الهيكل وإطار النافذة بمادة عازلة هيكلية.

إذا تم اختيار التعرض العميق، يختار بعض المصممين طي الطوب للخلف لتحقيق التعرض الكامل للطوب. لا يمكن تحقيق التعرض الكامل للطوب إلا إذا كان البناء أوسع في التجويف من المسافة التي يتم طي الطوب للخلف بها.

سطح الجدار الخارجي مستوي

عند تركيب النوافذ على واجهة مبنى حيث لا تشكل كمية ضوء الشمس مشكلة، مثل الواجهة الشمالية، يجب وضع النوافذ بشكل فريد بحيث تكون على نفس مستوى الواجهة المصنوعة من الطوب. وهذا يخلق نافذة خليجية داخلية كبيرة جدًا يمكن استخدامها للقراءة أو العمل. يسمح استخدام النوافذ المثبتة بالأسلاك بامتدادها إلى الهيكل بحيث تكون على نفس مستوى الواجهة الخارجية المصنوعة من الطوب.
